详细内容：GT型系列气动执行器是将压缩空气为动力,通过活塞齿条、齿轮的机械传动，以角行程输出扭距的气动执行器，产品外型小、重量轻、使用寿命长性能高。是目前一种新型的气动执行器产品。分为双作用和单作用（弹簧复位）。适用于角行程控制阀（球阀、蝶阀类）的开关和调节。也可用于其它需要回转的场合。

特点及参数

基本设计：	气动双活塞执行器、型号 GTD=双作用式、型号 GTE=单作用式(有弹簧返回)。
制造特点：	超宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。
采用标准：	执行器与阀门连接：四个或八个螺栓孔符合标准 DIN/ISO 5211，轴装配孔符合标准DIN 3337。可供选择的装配轴孔有多种形状尺寸选择 。 执行器与控制阀连接：GTD/GTE100+350 符合标准 NAMUR或VDI/VDE 3845，GTD/GTE040+90 通过转接板连接。 执行器与信号盒连接：符合 VDI/VDE 3845。
零件材料：	壳体：铝合金表面阳极化处理。 端盖：铝合金表面喷塑处理。 活塞/齿条：铝合金。 密封O型圈：丁睛橡胶=NBR70。 轴承垫圈/导环：塑料。
环境温度：	-20 ～ 90O ℃
回转角度：	双作用式=90度，单作用式=90度，标准执行器旋转轴角度从两端可调节 -5 ～ +5 度。
输出扭矩：	3 ～ 10000Nm
空气压力：	2 ～ 8bar，最大 10bar。
附件：	电磁阀、电气定位器、限位开关（有机械式、接近式）、气源处理三联件（有减压器、过滤器、油雾器）、手操机构。

工作原理

	双作用式
压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。反之压缩空气则从气口(A)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。

	单作用式（弹簧复位）
压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。

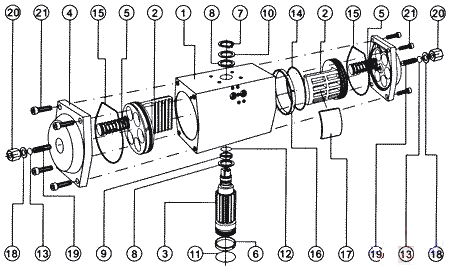

解剖图及零配件

序号 名称 数量 序号 名称 数量 1 壳体 1 12 轴上O型圈 1 2 活塞 2 13 螺栓密封O型圈 1 3 旋转轴 1 14 活塞O型圈 1 4 端盖 2 15 端盖密封圈 2 5 弹簧/弹簧座 8-12 16 活塞导向环 2 6 下轴承 1 17 活塞轴瓦 2 7 弹性挡圈 1 18 端盖平垫圈 2 8 轴中垫圈 2 19 调节螺栓 2 9 上轴承 1 20 六角螺母 2 10 轴上平垫圈 1 21 内六角螺母 8 11 轴下O型圈 1

型号编制说明：
