XC(HEP)电气阀门定位器

XC(HEP)电气阀门定位器与调节阀配套使用，把调节器输出的电信号换成驱动调节阀的气信号，同时根据调节阀的开度进行位置反馈，使调节阀能够正确定位，它分单双作用两种形式。其特点如下：

1、继动器容量大，耗气量小，稳定性好，灵敏度高；

2、电磁组件精度高；

3、调整和维修可在工作状态下直接进行；

4、磁体采用高储能积的稀土材料制造，电流通过弹性元件输入，不用引线。

技术参数和性能

输入信号 标准4～20mADC,

分程4～12mADC，12～20mADC

10～50mADC（HEP---15、17；HEP---25、27）

输入阻抗 250Ω（4～20mADC）100Ω（10～50mADC）

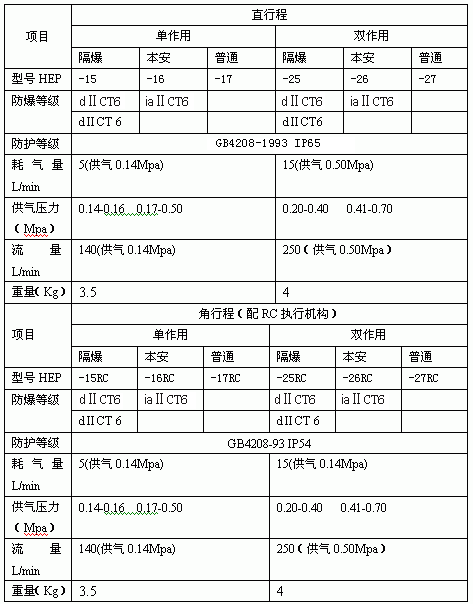

供气压力 见表1

额定行程 直行程12～100mm，转角0～90

导线接头 M22×1.5内螺纹

气源接头 Rc1/4

环境温度 防爆型-20～+60℃

普通型-40～+80℃

相对湿度 ≤90%

性能 输入特性 线性、等百分比、快开（见图）

线性 ±1% 耗气量 见表1

回差 1% 流量 见表1

死区 0.4% 重量 见表1
