QDY421F-25 /40液动紧急切断阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 售后服务
  • 顺辉自控阀门有限公司
  • 销售：0577-67975115
  • 传真：0577-67975117
  • 地址：浙江省永嘉县江北街道码道工业区

详细介绍

QDY421F-25 /40液动紧急切断阀

QDY421F-25 /40液动紧急切断阀

液动紧急切断阀

性能规范：

公称压力PN 0.5MPa 4.0MPa 油缸使用压力 ≤4.0MPa
适用温度T -40-+50℃ 油缸使用介质 13#机械油
工作介质 液化石油气 熔闭温度 40℃-±50℃
闭止时间 ≤10秒

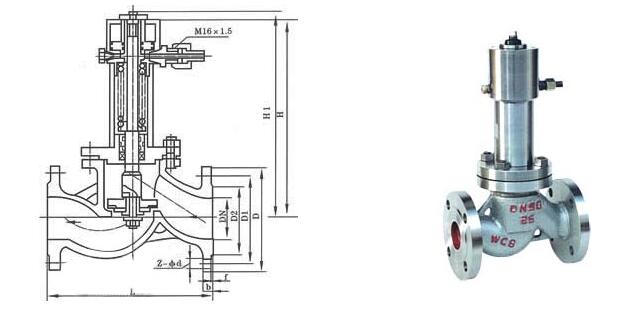

 QDY421F主要外型尺寸和连接尺寸 单位：mm

PN DN L H H1 D D1 D2 b f Z-φd
2.5MPa 4.0MPa 25 160 232 242 115 85 65 16 2 4-14
50 230 346 359 160 125 100 20 3 4-18
80 310 445 465 195 160 135 22 3 8-18
100 350 590 623 230 190 160 24 3 8-23
150 480 610 635 300 250 218 28 3 8-25
200 600 630 645 360 310 278 30 4 12-25
