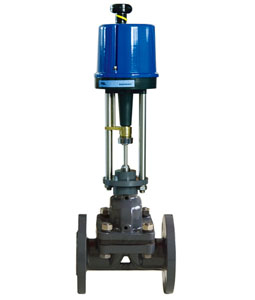

| ZDSG电动调节隔膜阀 |
|
一、主要技术参数
执行机构：PSL智能型直行程执行机构、3810电动执行机构，详细资料请参阅对应执行机构
电源：220V±10%50Hz
防护等级：IP65基本误差：±1.0%
死区：≤±1.0%回差：≤±1.0%
阀体公称通径：25~100mm公称压力：1.0MPa
二、技术参数
| 公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 流量系数Kv | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 |
| 公称压力MPa | 1.0 | ||||||||
| 配用执行机构 | PSL202 | PSL 204 | PSL 208 | PSL 210 | |||||
| 行程（mm） | 10 | 16 | 25 | 40 | |||||
| 允许压差MPa | 1.0 | ||||||||
阀体衬里和隔膜材料的组合
| 阀体材料 | 衬里材料 | 隔膜材料 | 使用温度 | 适用场合 |
| 铸铁 | 无 | 氯丁橡胶 | 0~+65℃ | 无腐蚀性介质，水及研磨剂；泥浆类介质 |
| HT20-40 | 聚三氟氯乙烯 | 氟橡胶 | -20~+150℃ | 强酸，强碱，强氧化剂和一般有机溶剂，不适用于泥浆介质 |
| 铸不锈钢 ZG1Cr18Ni9Ti | 无 | 氟橡胶 | -20~+200℃ | 一般酸、碱有机溶剂介质 |
三、外形尺寸、重量注：接管法兰标准：JB/T79.1-94
| 公称通径（mm） | H1（mm） | L（mm） | H（mm） | 重量（Kg） |
| 15 | 47.5 | 140 | 578 | 15.5 |
| 20 | 52.5 | 145 | 578 | 16.5 |
| 25 | 57.5 | 155 | 578 | 17.5 |
| 32 | 67.5 | 165 | 587 | 22 |
| 40 | 72.5 | 190 | 602 | 24 |
| 50 | 80 | 210 | 642 | 31 |
| 65 | 90 | 240 | 650 | 54 |
| 80 | 97.5 | 270 | 655 | 59 |
| 100 | 107.5 | 335 | 737 | 73 |
四、型号编制说明
| Z | D | G | 40 | G | ||
| 自控阀门 | 执行机构类型： | 位移特征： | 阀门结构： | 公称压力： | 阀体材质： | 温度类型： |
| D：表示PS系列 | S：表示直行程 | 表示隔膜阀 | 6：表示0.6MP | C：表示碳钢 | G：表示中温型 常温省略 | |
| R：表示3810系列 | 10：表示1.0MP | P：表示不锈钢 铸铁省略 |
