阀体

型式：直通单座套筒式铸造球型阀公称通径：25、40、50、65、80、100、150、200mm 公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等焊接连接：嵌接焊SW 材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等上阀盖：常温型（P）：-17～+230℃ 伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（E2I）：-100～-45℃ 伸长Ⅱ型（E2W）：-196～-100℃ 注:工作温度不准超过各种材料的允许范围。 压盖型式：螺栓压紧式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件阀芯型式 单座套筒式柱塞型阀芯流量特性 等百分比特性（%）和线性特性（L）,参考流量特性曲线图套筒形式 分离式套筒材料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

电动执行机构

型式：DKZ系列电动执行机构；361L系列电子式电动执行机构；RS系列电动执行机构；PSL系列电子式电动执行机构 输入信号：DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻 250Ω) 361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω) RS执行机构：0～10mA·DC、4～20mA·DC PSL执行机构：4～20mA·DC 电源电压 DKZ执行机构：220V，50Hz。 361L执行机构：220V，50/60Hz。 RS执行机构：单相控制220V·AC±5%；三相控制380V±5%。 PSL执行机构：单相控制220V，50Hz 手动机构：DKZ执行机构：手轮；361L执行机构：离合式；RS执行机 构：手轮；PSL执行机构：手轮 环境温度：－20～＋60℃ 阀作用型式：电关式或电开式

气动执行机构

型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）气源接口：Rc1/4” 环境温度：-30～+70℃ 阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级回差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）基本误差：带定位器：小于全行程的±1%，不带定位器：小于全行程的±5% 注：采用标准的V型聚四氟乙烯填料 可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

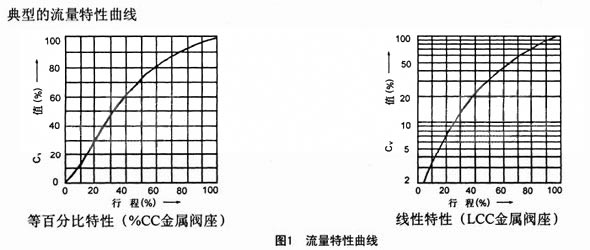

流量特性

法兰距 mm

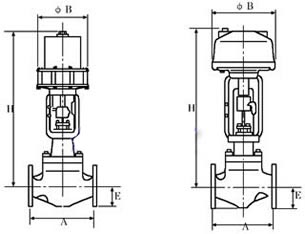

法兰距及外形尺寸

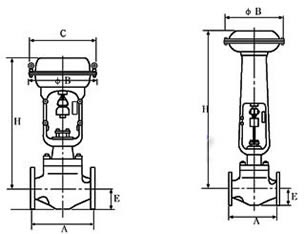

LHA执行器 LVA5执行器 LVA6执行器 LVP执行器
