HCBE笼式调节阀是压力平衡式调节阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。另外,密封型式采用单座密封,流量特性曲线精度高,符合IEC534-2标准。调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构,其结构紧凑、输出力大。产品符合GB/T4213-92。

阀体
型式:直通铸造球型阀
公称通径:100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接:嵌接焊SW(40~50mm)
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖:常温型(P):-17~+230℃
伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
伸长Ⅱ型(E2I):-100~-45℃
伸长Ⅱ型(E2W):-196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:柱塞型压力平衡式阀芯

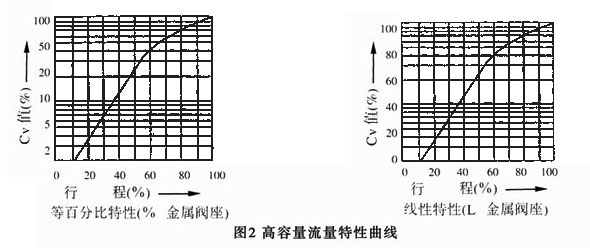

流量特性:高容量流量特性,参考图
金属阀座:等百分比特性(%)和线性特性(L)
软阀座:等百分比特性(%)和线性特性(L),高精度流量特性,参考图
金属阀座:等百分比特性(%)和线性特性(L)
软阀座:等百分比特性(%)和线性特性(L)

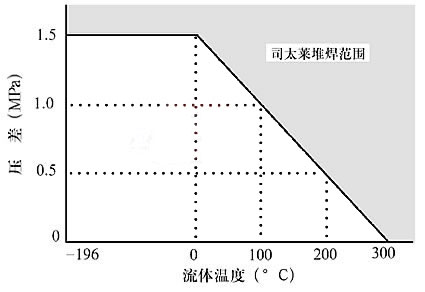

注:1、整体式和分离式套筒应根据公称通径、材料和工作温度而定。2、软阀座的工作温度和压差范围,请参考图3
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构
型式:LHA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布
弹簧范围:20~100kPa、80~240kPa
供气压力:140、160、280、350kPa
气源接口:Rc1/4
环境温度:-30~+70℃
阀作用型式:气-开式或气-关式
附件:定位器、手轮机构、气动阀位传送器等。

性能
泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
回差:带定位器:小于全行程的1%,不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本误差:带定位器:小于全行程的±1%,不带定位器:小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
Cv值和行程
A、高容量套筒

公称通径(mm) 100 150 200
阀座直径(mm) 100 150 200
额定Cv值 等百分比特性 220 420 820
线性特性 240 435 850
额定行程(mm) 38 50 75

B、高精度特性套筒和普通流量特性套筒

公称通径(mm) 100 125 150 200 250 300
阀座直径(mm) 65 80 100 80 100 125 100 125 150 125 150 200 150 200 250 150 250 300
额定Cv值 68 99 175 99 175 275 175 275 360 275 360 650 395 640 1000 640 1000 1440
额定行程(mm) 38 50 75 100

流量特性

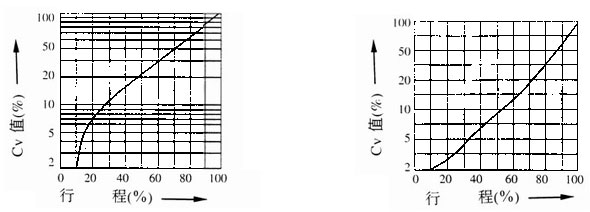

高精度流量特性曲线图
高精度流量特性曲线图

备注:1、17-4PH不锈钢(SCS24)不需堆焊。 2、空化、闪蒸和禁油的场合,不管工作温度和压力多大,建议堆焊司太莱合金。



允许压差

A.气—关式阀
执行机构 供气压力(KPa) 弹簧范围(KPa) 定位器 允许压差
公称通径(mm)
100 125 150 200 250 300
LHA3D 140 20~100 有或无 18 14 10 - - -
160 20~100 43 37 32 - - -
350 80~240 60 60 60 - - -
LHA4D 140 20~100 有或无 18 - -
160 20~100 43 - -
350 80~240 60 - -
LHA5D 140 20~100 有或无 14 10
160 20~100 37 32
280 20~100 60 60

B.气—开式阀
执行机构 供气压力(KPa) 弹簧范围(KPa) 定位器 允许压差
公称通径(mm)
100 125 150 200 250 300
LHA3R 140 20~100 有或无 18 14 10
280 80~240 60 60 54
LHA4R 140 20~100 有或无 18
280 80~240 60
LHA5R 140 20~100 有或无 14 10
280 80~240 60 60
注:1.最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.黑线框内数字表示阀配用标准规格执行机构。

法兰距 mm
公称通径 A
ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6 JIS 16K RF ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0 ANSI 600RF JIS 40K RF PN6.4 JIS 16K 沟槽型 嵌入型 JIS 20 沟槽型 嵌入型 JIS 30K 沟槽型 嵌入型 JIS 40K 沟槽型 嵌入型
100 352 364 368 394 360 368 379 394
150 451 465 473 508 475 473 486 508
200 543 560 568 610 570 568 580 610

公称通径 A
ANSI 150 RJ ANSI 300 RJ ANSI 600 RJ ANSI 300 LG ANSI 600 LG ANSI 150 SW、BW ANSI 150、600 SW、BW
100 365 384 397 378 391 394 394
150 464 489 511 483 505 473 508
200 556 584 613 578 606 568 610

公称通径 A
ANSI 150 JIS 10K RF ANSI 300 JIS20、30K RF ANSI 300 JIS 40K RF ANSI 150 RJ ANSI 300 RJ ANSI 600 RJ
125 403 425 457 416 441 460
250 673 708 752 686 724 756
300 737 775 819 749 791 822
注:法兰距符合IEC534-3标准。

外形尺寸 mm
公称通径 执行机构 H C φB E
P E1 E2
E2I E2W
100 LHA3D、R 660 860/870 1020 1205 363 350 115
125 LHA3D、R 737 887 987 1087 363 350
150 LHA3D、R 785 1020/1045 1250 1385 363 350 170
200 LHA4D、R 1090 1350 1580 1710 520 470 220
250 LVA5D、R 1760 2015 2115 2215 670 620
300 LVA5D、R 1810 2020 2120 2220 670 620
备注:1、P=常温型,EⅠ=伸长Ⅰ型,E2=伸长Ⅱ型,E2Ⅰ=整体式,E2W=焊接式
2、表上H栏尺寸是调节阀不带手轮机构的数值,如果带顶装手轮机构,那么要相应加上手轮机构的尺寸。
3、伸长Ⅰ型H栏尺寸,左边数字为JIS 10K和ANSI 125,150的阀,右边数字为JIS 16K和ANSI300以上的阀。

重量 kg
公称通径 执行机构 法兰连接 焊接连接
ANSI 125 150 JIS10K ANSI 300 JIS16 20 30K ANSI 600 JIS 40K ANSI 150,300,600 JIS 16,20,30K
P E1 E2 P E1 E2 P E1 E2 P E1 E2
E2I E2W E2I E2W E2I E2W E2I E2W
100 LHA3D、R 75 85 90 93 90 100 105 108 125 135 140 143 87 97 102 105
LHA4D、R 106 116 121 124 121 131 136 139 156 166 171 174 118 128 133 136
150 LHA3D、R 157 172 179 182 187 202 209 212 237 252 259 262 177 192 199 202
LHA4D、R 188 203 210 213 218 233 240 243 268 283 290 293 208 223 230 233
200 LHA4D、R 268 288 298 303 318 338 348 353 438 458 468 473 308 328 338 343

公称通径 执行机构 法兰连接
ANSI 150 JIS10K ANSI 300 JIS20 30K ANSI 600 JIS40K
P E1 P E1 P E1
125 LHA3D、R 160 168 170 178 215 223
250 LVA5D、R 560 600 690 710 750 780
300 LVA5D、R 750 780 900 920 1000 1100
